一、概述

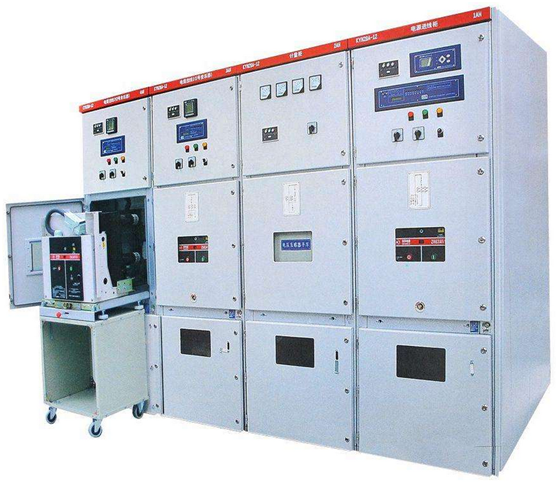

KYN28-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用。本开关设备满足GB3906、IEC60298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。



二、使用环境条件

1、周围空气温度：上限：+40℃   下限：-10℃；

2、海拔高度：产品使用在12kV时，海拔高度4000m以下；

3、相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％；

4、地震裂度：8度；

5、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；

6、无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求；

三、型号及其含义

四、主要技术参数

五、结构特点

1、开关柜由固定的柜体和可移开部件（简称手车）两大部分组成。根据柜内电气设备的功能，柜体用隔板分成四个不同的功能单元：母线室、断路器室、电缆室和低压室。柜体的外壳和各功能单元之间隔板均采用敷铝锌板和普通钢板栓接而成。

2、开关柜外壳的防护等级为IP4X，当断路器室门打开、手车移开时，防护等级为IP2X。

3、开关柜柜体内还可安装避雷器、带电显示器、综合保护装置、计量表计等元件，保证了对服务电网的控制、保护和监测等。

4、考虑到开关柜的安装和调试方便，开关柜可分为柜前维护结构和双面维护结构。

A、母线室

主母线是单台拼接相互贯穿联接，通过支母线和静触头盒固定。主母线和联络母线为矩形截面的铜排；用于大电流负荷时采用双根母排拼成。支母线通过螺栓联接于静触头盒和主母线，不需要其它支撑。

B、断路器室

在断路器隔室内安装了特定的导轨，使断路器手车在柜内滑行与工作。手车能在试验位置、工作位置之间移动。

C、电缆室

电缆隔室的后壁可安装电流互感器、接地开关，隔室后下部可安装避雷器。将手车和可抽出式水平隔板移开后，施工人员就能从正面进入柜内安装和维护。

D、低压仪表器室

低压仪表室内可安装继电保护元件、仪表、带电指示器，以及特殊要求的二次设备。控制线路敷设在足够空间的线槽内，并有金属盖板，可使二次线与高压室隔离。其左侧线槽是为控制小线的引进和引出预留的，开关柜自身内部的小线敷设在右侧。在继电器仪表室的侧板上还留有便于施工的小母线穿越孔。接线时，仪表室顶盖板可供翻转，便于小母线的安装。

六、开关柜主要元器件配置

断路器:

VD4-12、VS1-12、VEP-12、HVX-12等;

继电保护装置:

PCS-9600CS(南京南瑞)、CSC-200(北京四方)；

WGB系列(许继集团)、WDZ-5200(江苏金智)等；

互感器：

电流互感器：LZZBJ9-10A、LZZQ8-10；

电压互感器：JDZ10-10、JDZX10-10；

零序电流互感器：LXK-10、LJ-7;

七、开关柜结构外形及安装基础

1、KYN28-12开关柜基本结构剖面图

开关柜注解说明：

1、低压仪表室      2、断路器室      3、母线室      4、电缆室

5、控制小母线室    6、用途眉头      7、泄压通道    8、断路器

9、活门提升机构    10、绝缘子       11、触头盒     12、电流互感器

13、接地开关       14、主接地排孔

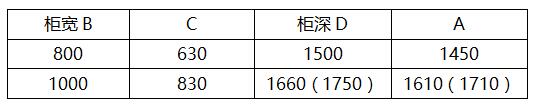

2、KYN28-12开关柜外形尺寸

3、母线与分支母线的联接形式

    1、主母线

2、分支母线

3、螺栓

4、垫块

4、安装基础示意图

5、楼上安装示意图

6、开关柜（面对面）靠墙安装示意图

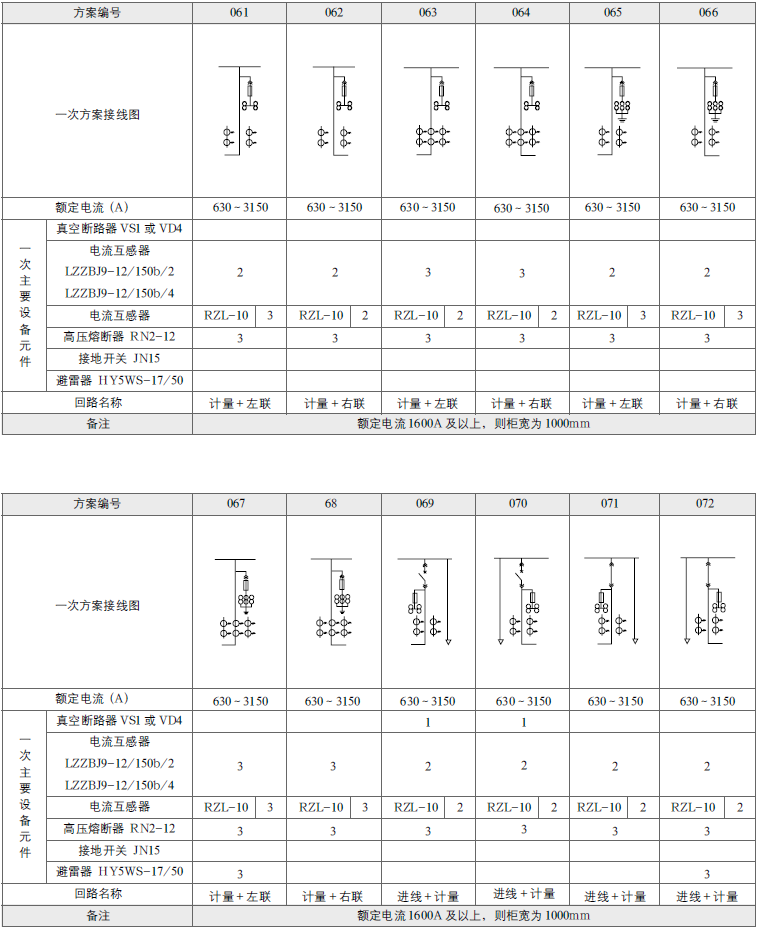

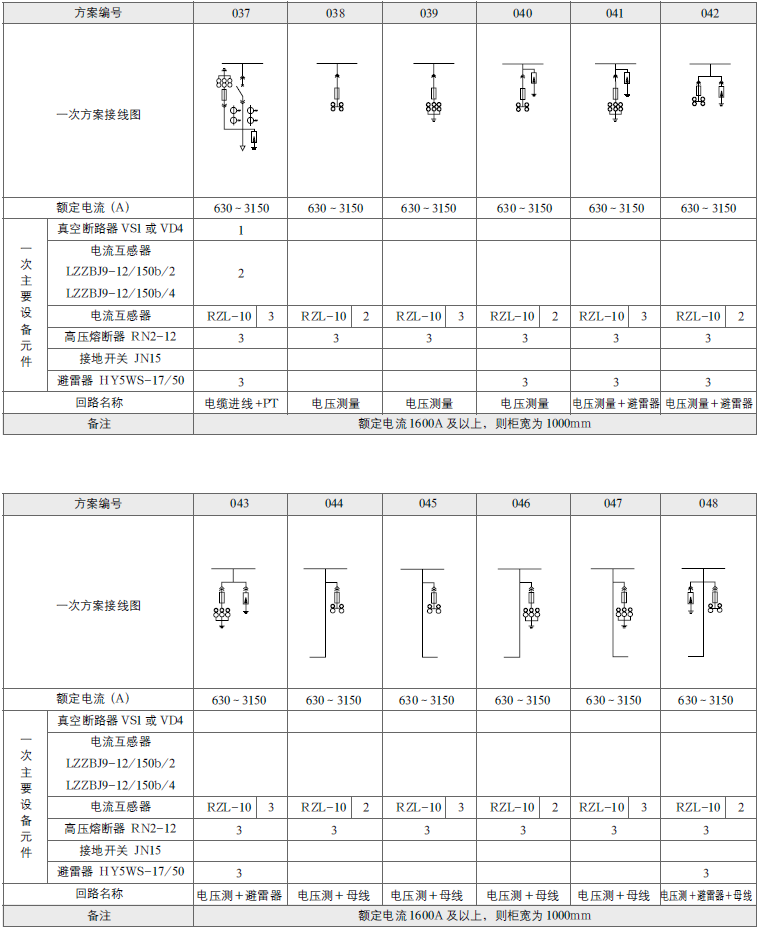

八、开关柜主接线方案图

方案实例

九、订货须知

开关柜订货时应提供下列技术资料：

1、主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路

开断电流、配电室平面布置图及开关柜的排列配置图等。

2、开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原

理图。

3、开关柜内主要电气元件的型号、规格及数量。

4、如开关柜之间或进线柜需要母线桥连接，应提供母线桥的额定载流量、母

线桥的跨度、距地高度等具体要求数据。

5、开关柜使用在特殊环境条件时，应在订货时详细说明。

6、其它特殊要求。
