低压智能混合补偿滤波装置（TAF）

目前，现代企业更加注重智能化、现代化的同事，确使得谐波、电压波动闪变、三相不平衡等电能质量问题变得尤为严重。在低压配电系统中，存在复杂谐波源，如轧机、电炉、焊机、密炼机、充电机等。这些负载产生较复杂的谐波电流，危机配电系统的正常运行，甚至引发严重的电气事故；同时无功功率低下，生产效率亟待提高。传统的无源技术因其先天局限性很难综合解决这些问题。尤其对于商建、医院、数据中心、通讯等现代建筑，大量LED、变频器、调光灯、空调等的接入，大大加重了谐波危害，同时其大量基于自动化控制，对电网兼容性提出更高的要求，迫切需要一种高效的综合性解决方案。ZND-TAF智能混合补偿滤波装置就是专门针对此类工况特点的低压配电系统而设计，其融合了动态无源补偿技术和有源滤波补偿技术，具有补偿容量大、滤波范围广、滤波效率高、实时跟踪和响应的特点，可高效滤除负载谐波，抑制系统振荡，提高系统稳定性，同时取得明显的节能降耗和供电设备增容的效果，具有较强的工程实用性和很高的产品性价比，尤其适用空间要求高、改造项目及分散就地治理。

应用行业

行业：冶金（压延、冶炼）、汽车制造（焊接、冲压）、港口码头、石油化工、电力、矿山、军工、轻工（食品加工、烟草、制药、制糖等）、机械、市政（污水处理）等等。

工矿：压延（可逆轧机、热轧与冷轧）、行吊、焊机、冲床、中频源（冶炼或结晶）、直流加热炉、磙式斩轧机、密炼机、挤出机、充电机、变频、低压整流等谐波含量复杂的一类负载。

工作原理

ZND-TAF智能混合补偿滤波装置包含动态无源模块与有源滤波补偿模块两部分，共同承担无功补偿与谐波治理的任务。其工作原理是无源模块包括多组调谐支路，主要动态调节无功并抑制特征次的负载谐波电流；同时有源滤波补偿模块动态消除谐波（系统无功补偿）。

主要功能

全能补偿—有源滤波技术进行高效补偿全频谱滤波，并实时控制无源模块进行动态调节无功。

节能增效—减少线路损耗及变压器损耗、提高功率因数、增加线路及变压器的供电裕量，增容节能效果明显。

稳定系统—消除谐波的危害、抑制电压波动及系统谐振，提高系统的稳定性与可靠性。

性能特点

先进：专业仿真软件计算、设计、校验，有源与无源滤波技术组合，产品性价比高。

高效：可滤除2~50此谐波，谐波滤除率可高达95%（THDi）。

灵活：从感性到容量的双向动态无缝无功功率调节。

快速：相应速度快，谐波补偿电流完全响应时间小于10ms，投切响应时间20ms。

稳定：可单相动态调节，改善负荷不平衡；抑制系统振荡，提高系统稳定性；无源支路采用可控硅过零投切无震荡。

可靠：保护措施完善，具有系统过压、欠压保护；输出过流、过热保护；控制综合保护等功能，保证装置长期稳定运行，无设备过载之忧。

智能控制：集成控制及单元一体化；整套设备采用一个智能操控单元，及控制有源滤波模块的实时滤波，又控制无源补偿模块的自动投切。

模块化技术：单柜集成有源和无源模块，有源模块无缝并联，容量自由选择，任意扩展。

高性价比：无缘单元不仅具有提升功率因数的功能，还可以用于滤除低次谐波；有源单元不仅具有动态滤除谐波的功能，还具有快速分相无功补偿的功能；在保证滤波效果的同时，有效降低有源单元的容量，实现较高的性价比。

完善的智能操控系统：采用最新型7英寸全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数；实时故障记录和时间记录。

技术指标

◆额定电压：<1100V

◆额定频率：50/60Hz

◆滤除谐波次数：2~50次

◆滤除效果：可达95%

◆调节范围：从感性无功到容性无功双向连续调节

◆响应时间：<10ms

◆工作方式：连续工作

◆结构形式：柜式

◆环境温度：-10℃~+45℃

◆相对湿度：≤95%不凝露

◆海拔高度：4000m以下（2000m以上按标准规定折算）

◆防护等级：IP20

产品型号及其说明

注：ZND:武汉卓能电气有限公司

TAF:智能混合补偿滤波装置

A:无源补偿滤波容量

B:APF有源电力滤波模块容量

C:电压等级

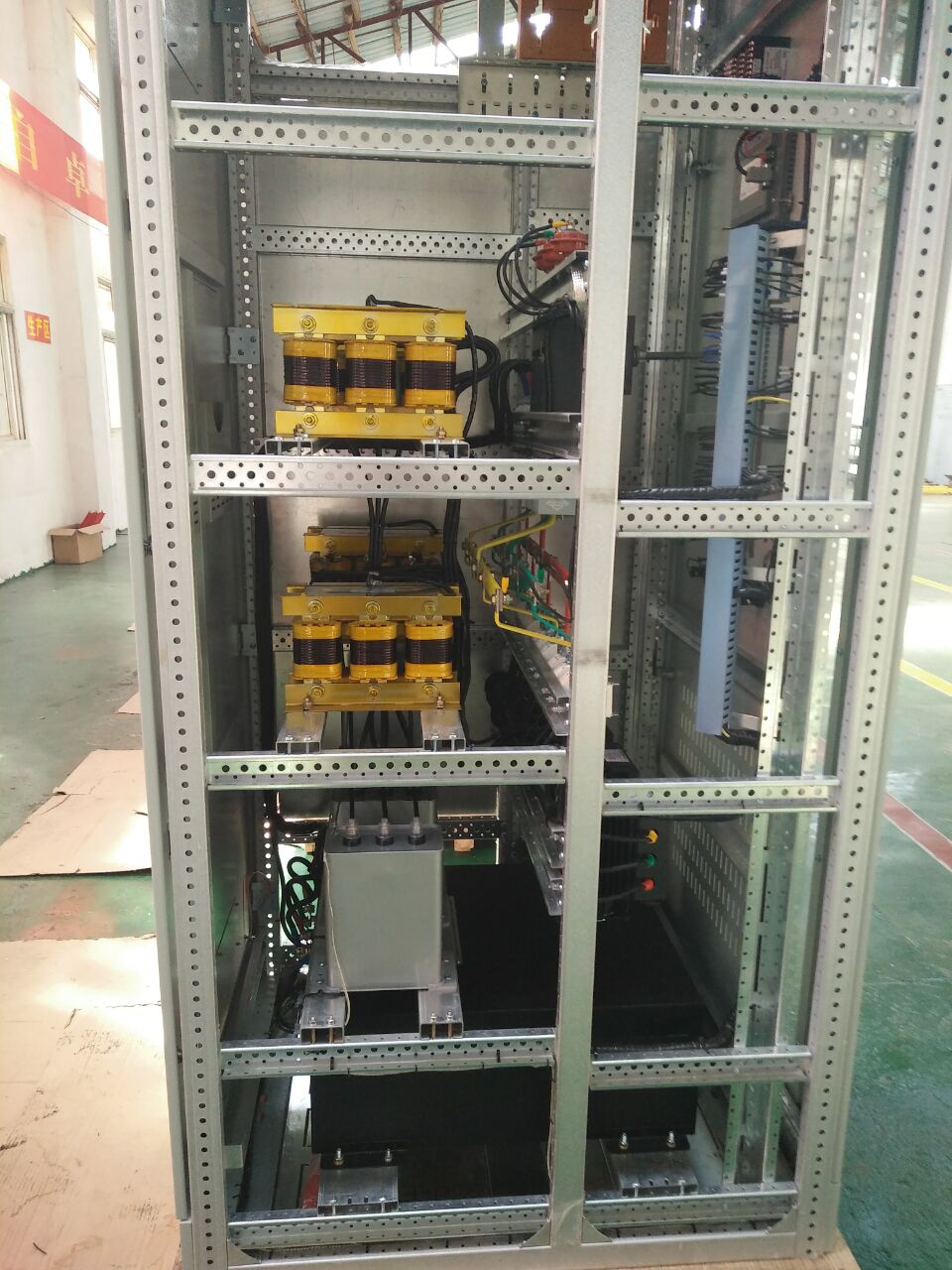

武汉卓能低压动态补偿滤波装置（智能混合补偿滤波装置）典型上图
