晶闸管投切型低压动态无功补偿谐波治理装置

 该装置晶闸管是我公司根据目前市场上同类产品存在的功能不完善性、二次投入速度慢、过零投入准确性差等性能的不足和可靠性差的问题，而自主开发的晶闸管控制电路，该产品采用高精度等电位检测、高速低能耗强触发等多项核心技术，本产品技术和性能在国内外同类产品中处于领先水平，其充分利用软硬件结合的优势，具有电压过零检测快而准确、工作能耗低、导通性能好、响应速度快、保护功能齐全等特点，确保电容投切开关长期在工业环境中工作的安全与稳定，适用对电网功率因数的快速动态补偿及谐波治理电容的频繁投切。

应用行业

可广泛应用于电力、冶金、造船、港口、煤矿、石油、化工、轻工、建材、机械等行业供配电系统中，要求动态无功补偿且同时需要抑制或治理谐波的场合，尤其适用于有谐波且负荷变化较大的工况。

主要功能

◆ 有效支撑系统电压，确保系统正常运行

◆ 保障功率因数达标，避免无功罚款，同时有效提高设备利用率

◆ 有效抑制或治理谐波，使系统谐波满足国家标准

技术特点

◆ 采用我公司研发的高性能、高可靠性、新一代真正过零晶闸管开关。

◆补偿效果好，保证负载功率达到0.95以上。

◆工作电压、电流：装置允许在1.1倍的额定电压或1.3倍的额定电流下长期工作。

◆5ms内实现信号数据的采集、计算和控制输出，20ms内实现补偿回路的投切响应。

◆采用柜式成套方式，结构紧凑美观，专业的通风设计，以保证装置良好的散热性能。柜外操作，保障操作人员人身安全。

◆智能终端根据系统无功量进行调节、滞环控制，四象限运行，能在负载发电状态下正常投切、无暂态冲击。

◆保护功能齐全，具有过流、速断、过压、欠压等多重保护功能。

◆专业仿真软件计算、设计、校验，使装置设计最优化；

技术指标

◆动态响应时间：＜20ms

◆额定电压：＜1100V

◆谐波测量范围：1-50次

◆基波无功补偿：功率因数在0.95以上

◆运行环境温度：-40-60℃

◆海拔高度：≤2000m

◆大气条件：温度为+25℃时，相对温度短时可达99%

产品型号及其说明

注:ZND:武汉卓能电气有限公司

TSF:低压动态补偿滤波装置（晶闸管投切）

A:1：主控补偿柜；2：辅助补偿柜

B:额定电压

C:额定补偿容量

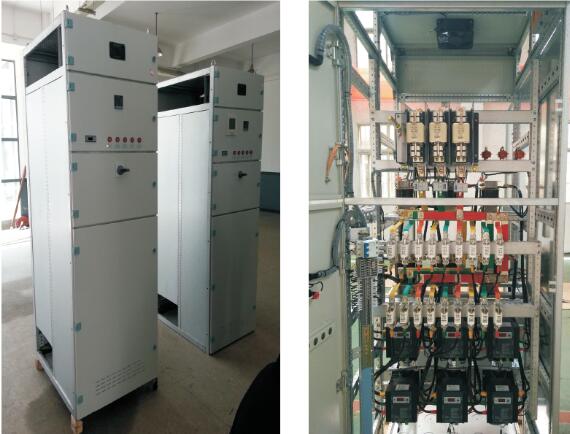

武汉卓能低压动态补偿滤波装置（晶闸管投切）典型上图
