产品概述

本装置作为变电站或用户3-110KV母线无功补偿兼滤波之用，主要由滤波电容器、滤波电抗器、无感电阻组成LC滤波电路，根据谐波电流的成份、大小及无功需求而设计各种滤波支路，采用专业仿真软件计算、设计、校验，使装置设计最优化。装置涵盖3-35KV电压等级，容量从几十千乏到几万千乏不等，具有结构简单、设备投资少、运行安全可靠、运行费用低维护简单等优点，是目前高压补偿滤波的首选。可广泛用于电力、冶金、化工、煤矿、轻工、建材等行业中具有相对稳定负荷的功率因数补偿和谐波抑制。

应用行业

冶金、矿山、石油、化工、机械、轻工、市政等。

应用负载

轧机、电弧炉、精炼炉、矿石炉、电解电镀、变频、中频电源等。

工作原理

根据谐波电流的成份、大小及无功需求而设计，就近并联在非线性负载所在的电网上。对谐波而言，本装置各滤波支路相当于一个低阻抗通道，使相应的谐波电流大部分流入该支路（如下图所示），以达到吸收谐波电流、减少系统侧谐波电流注入值、降低公共点电压畸变率的目的。同时，该装置可向系统或负载提供容性无功功率，以提高系统功率因数。

主要功能

谐波抑制：可滤除配电系统中大部分谐波电流，降低谐波电压畸变，抑制谐波危害

无功补偿： 提高系统功率因数，减少压降，增加网络元件供电裕量

节能增效： 有效降低系统损耗，有一定的节能效果，同时提高供、用电设备的使用效率。

技术特点

◆ 滤波电容选用全膜绝缘介质，损耗小，可靠性高。电抗值连续或分级可调。电阻器采用无感或微感电阻

◆ 为了达到最佳效果，到现场实际测量用户的负荷、短路容量、电压等级和谐波程度，提出测试报告和最佳设计方案供用户选用。

◆ 滤波装置可配滤波器自动投切控制器

◆ 可按照负荷的无功电流、谐波电流进行调节，可实现快速跟踪

◆ 实时显示系统的功率因数、母线电压及保护动作信号

◆ 具有通讯功能

◆ 具有手动、自动投切换功能

◆ 滤波装置配FP系列滤波器微机保护有较全面的保护功能：并可自动识别故障类型并与控制器相协调

◆ 滤波器组过电流保护、滤波器组电流速断保护、三相电流不平衡保护、过压、欠压保护

技术指标

额定电压 3-110KV

额定频率 50HZ-60HZ

滤除谐波次数 5、7、11、13及以上（根据系统中谐波成分设置）

滤波效率 谐波滤除率可达70%以上

无功补偿 功率因数大于0.9（视用户要求而定）

工作方式 连续工作

结构形式 柜式、（半）敞开式

海拔高度 不超过1500M

环境温度 -10-+45

环境湿度 最大85%RH 不凝露

额定容量和外形尺寸：均根据用户要求

注：若有特殊使用条件，选型时请与卓能电气公司联系

高压滤波补偿装置的组成

滤波装置由滤波电容器、空芯电抗器、熔断器和无感电阻器适当组成单调谐波器或高通滤波器，接线方式为中性点不接地的星形接线。单调谐波器主要应用于滤除谐波源中的主要 特征谐波，如3次、5次、7次、11次等。高通滤波器主要达到滤除13次及以上的高次谐波的目的。滤波装置可配BS系列滤波器自动投切控制器和FP系列滤波器微机保护。

产品型号及其说明

注：ZND:武汉卓能电气有限公司

FC:高压无功补偿谐波治理装置

A:额定电压

B:补偿容量

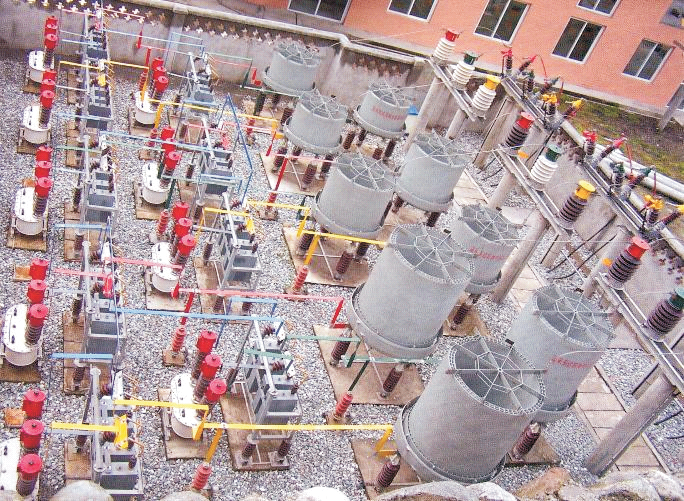

武汉卓能高压无功补偿谐波治理装置典型上图
