产品概述

ZND-TBB型高压并联电容器成套装置主要用于6KV、10KV、35KV等工频电力系统进行无功补偿，提高功率因数，改善电压质量，降低线路损耗，充分发挥发电、供电设备的效率。装置由高压开关柜（包括高压断路器、隔离开关、电流互感器、继电保护、测量指示部分等）、串联电抗器、氧化锌避雷器及放电线圈、隔离开关、真空接触器、并联电容器、专用熔断器、支柱绝缘子、母排、柜体、围栏和镀锌钢架等组成。

应用行业

可广泛应用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。

工作原理

在高压母线上并联高压电力电容器向用户负荷提供无功功率，减少负荷对系统的无功功率需求，以提高系统功率因数。

主要功能

提高系统功率因数降低线路损耗稳定系统电压提高电网的输送能力，充分发挥变电设备潜力，提高设备利用率。

10KV（6KV）线路补偿器具有根据线路无功电流（功率）缺额进行自动投切功能，防止投切振荡的措施，具有线路电流、功率因数等测量功能，具有过电压、低电压、过流等保护功能。

◆ 过电压保护

过电压保护动作值在系统标称值的105%-20%之间可调。

◆ 低压保护

低电压保护动作值在系统标称值的80%-6%之间可调

◆ 缺相保护

补偿装置具有缺相保护功能，在发生缺相或中性线断线时，保护回路能实现速切。

◆ 谐波保护

当系统谐波电压超过设定值时，控制器即输出信号，电容器退出运行。电容器具有过电流保护功能。

◆ 投切振荡闭锁

系统负载较轻时，电容器控制器应具有防止投、切振荡的措施。

◆ 电容器运行

线路电容器可以按照线路无功功率缺额实现自动投切功能。具有电压启动和闭琐功能。

技术参数

额定电压 3KV、6KV、10KV、35KV

目标功率因数 大于0.90（满足用户要求） 工作方式：连续工作

结构：柜式、框架式 环境温度：-35℃～55℃，24小时内平均温度不超过35℃。

相对湿度：不超过90% 大气压力：80-110kPa 海拔高度：≤2000m

安装地点：户内或户外

环境要求：使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体

及导电介质，不允许充满水蒸气及有严重的霉菌存在；应具有防御雨、雪、风、沙的设施。

产品型号及其说明

注：ZND:武汉卓能电气有限公司

TBB:高压静态无功补偿装置

A:额定电压

B:补偿容量

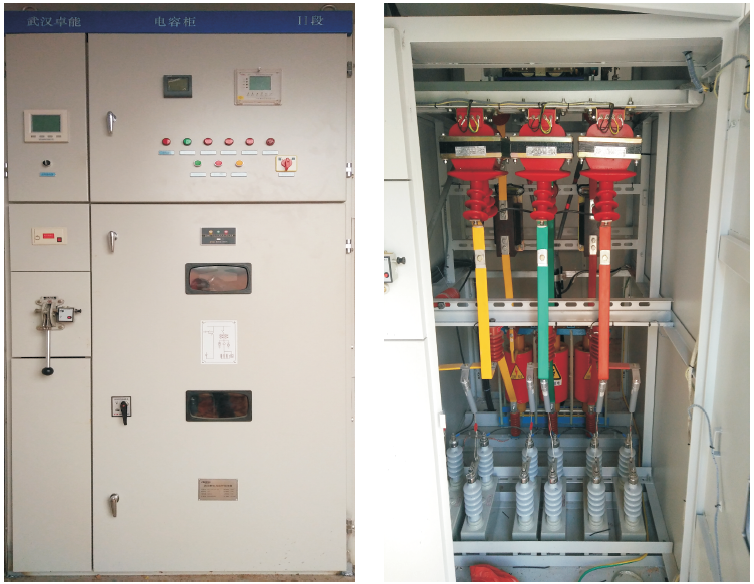

武汉卓能高压静态无功补偿装置典型上图
