新型电力电子谐波滤除装置

有源滤波装置APF是基于电压源逆变器的新型电力电子谐波滤除装置，通过实时检测电网中由非线性负载产生的电流波形，分离出谐波电流部分，并通过IGBT逆变器输出反相补偿电流，实现滤除谐波的功能。另外，APF还可以提供超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿。和LC型的无源滤波相比，该产品是主动型补偿装置， 动态性能好， 安全性高，适应性强。APF可同时动态补偿基波无功电流和高次谐波电流，在滤除谐波的同时，可抑制系统三相不平衡、提高功率因数，不仅能节能降耗，还减少了谐波对电力系统的干扰。具有响应速度快、滤波范围广、谐波滤除率高、不受系统参数影响以及安装体积小等优点，现已逐渐成为谐波治理的首选产品和技术。

一次接线示意图

产品型号及其说明

注：ZND:武汉卓能电气有限公司

APF:低压有源滤波器

A:额定容量

B:3L：接线方式为三相三线

4L：接线方式为三相四线

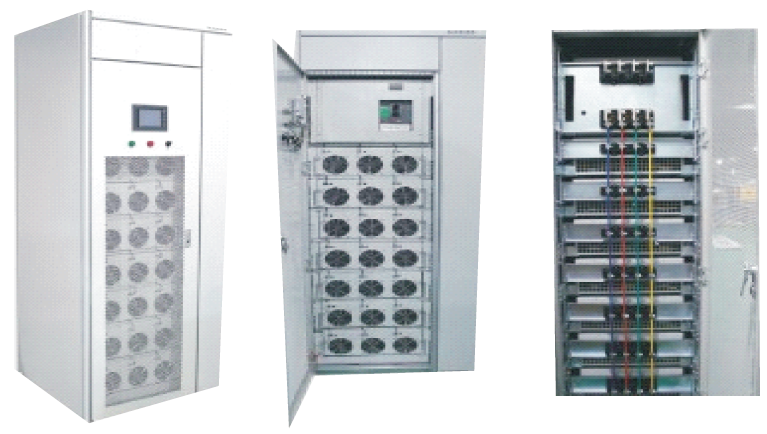

武汉卓能低压有源滤波器典型上图
